При необходимости создать цифровую копию физического изделия многие по-прежнему думают о штангенциркуле и рулетке. Такой подход оправдан для простых, прямолинейных форм. Но как только речь заходит о сложных криволинейных поверхностях, органической геометрии или необходимости зафиксировать мельчайшие детали, ручные измерения становятся источником погрешностей и откровенных ошибок.
Задача точного переноса существующего объекта в цифровую среду требует иного инструмента. Речь идет о технологии, которая фиксирует не отдельные размеры, а всю геометрию целиком, со всеми ее нюансами и несовершенствами. Именно здесь на первый план выходит трехмерное сканирование — безальтернативный метод для получения полной и достоверной цифровой модели.
Не просто измерения, а фиксация реальности
Основная проблема ручного обмера заключается в его дискретности. Измеряя деталь штангенциркулем, инженер получает лишь набор отдельных значений, которые затем нужно как-то соединить в единую модель. Этот процесс интерполяции между точками неизбежно приводит к искажениям. Сканер же работает по-другому: он создает сплошное «облако точек», покрывающее всю поверхность изделия.
Миллионы таких точек формируют точный цифровой слепок, который фиксирует геометрию как она есть. Это принципиальное отличие от ручных методов, которые по своей сути являются упрощением. Ручной замер никогда не сможет адекватно описать сложный изгиб или зафиксировать легкую асимметрию детали, тогда как для сканера это стандартная задача.
Ограничения классических методов особенно заметны в следующих ситуациях:
- сложные и криволинейные поверхности, которые невозможно описать простыми геометрическими примитивами;
- изделия с высокой степенью детализации, где важен каждый мелкий элемент;
- деформированные или изношенные детали, точную геометрию которых нужно восстановить;
- объекты, физический контакт с которыми нежелателен или может привести к их повреждению.
В этих случаях попытка обойтись ручными замерами ведет к потере времени и созданию неточной, практически бесполезной цифровой копии.
Как технология переносит объект в цифру

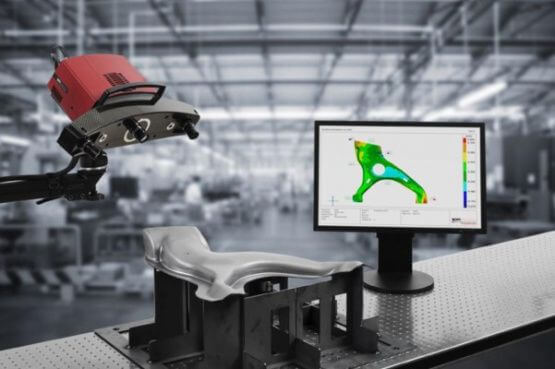

Принцип работы большинства современных систем основан на оптических методах. Чаще всего применяются лазерная триангуляция или технология структурированного подсвета. Для решения таких задач 3d сканирование предлагает несколько ключевых подходов, позволяя инженерам выбрать оптимальный инструмент. Сканер проецирует на объект световую сетку или лазерную линию и фиксирует ее искажения с помощью камер, на основе чего и вычисляются координаты поверхности.
Этот процесс позволяет с высокой скоростью и точностью собрать данные о геометрии объекта. В результате формируется полигональная сетка, чаще всего в форматах STL или OBJ, которая и является первичной цифровой копией изделия. Такая модель уже может использоваться для визуализации, контроля геометрии или прототипирования.
С помощью сканирования можно получить данные, которые просто недоступны при других методах измерения:
- топология поверхности, включая мельчайшие текстуры и дефекты;
- полная информация о кривизне и плавности переходов;
- точные данные для контроля отклонений от эталонной CAD-модели.
Таким образом, на выходе получается не просто набор размеров, а полноценный цифровой двойник объекта.
От скана к рабочей модели
Важно понимать, что сырые данные сканирования — это еще не готовая к работе CAD-модель. Полученная полигональная сетка, или облако точек, представляет собой лишь набор поверхностей. Для полноценного использования в инженерных программах ее необходимо преобразовать в твердотельную параметрическую модель. Этот процесс называется обратным проектированием или реверс-инжинирингом.
На этапе постобработки инженер, используя данные скана как точную подложку, воссоздает модель в CAD-системе. Это позволяет не просто скопировать форму, но и осмыслить ее: выделить функциональные элементы, задать точные размеры сопрягаемых поверхностей и, при необходимости, внести в конструкцию изменения.
В итоге, 3D-сканирование выступает не как самоцель, а как единственно верный первый шаг в процессе создания точной цифровой копии изделия. Оно предоставляет фундамент — максимально полную и достоверную информацию о геометрии, на основе которой уже можно строить дальнейшую работу. Без этого фундамента любые попытки воссоздать сложный объект в цифровой среде будут лишь компромиссом с точностью.
