Ежемесячно мастерские списывают десятки дорогих приборов, ремонт которых признается нецелесообразным. Сгоревшие платы управления стиральных машин, пробитые нагревательные элементы бойлеров, вышедшие из строя блоки питания компьютеров – все это частые последствия отсутствия банального третьего провода в розетке. Проблема кроется не в заводском браке. Причина банальна – игнорирование базовых правил электробезопасности. Когда техника выходит из строя от статического разряда или скачка напряжения, люди часто ищут услуги электрика в Москве, чтобы устранить последствия короткого замыкания, хотя правильный контур мог бы предотвратить аварию изначально.
Многие владельцы недвижимости воспринимают желто-зеленый кабель как избыточное требование производителей. Техника работает и от двух проводов. Визуально разницы нет. Но законы физики обмануть невозможно.
Работаю в сфере ремонта электроники много лет. Регулярно вижу следы выгоревших дорожек на платах котлов отопления, которые лишились гарантии именно из-за неправильного подключения. Производители отказывают в бесплатном обслуживании, если оборудование эксплуатировалось с нарушениями. Отсутствие защиты корпуса – прямое нарушение.

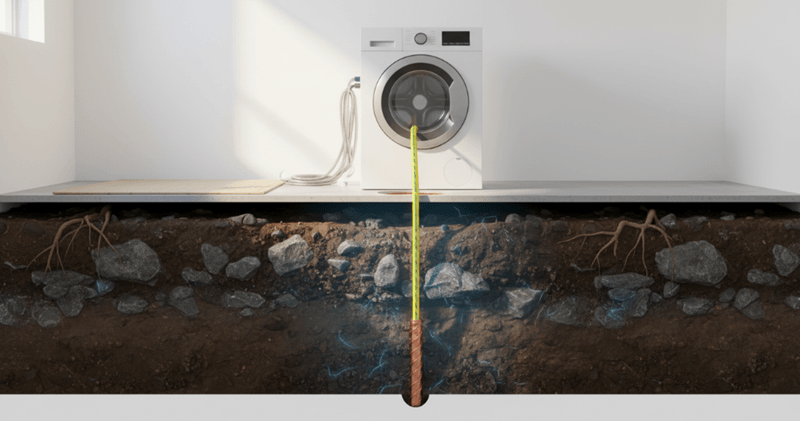

Что такое заземление: объяснение без сложных формул
Технические справочники оперируют сложной терминологией. Попробуем перевести это на понятный язык. Любой электрический прибор имеет металлические детали. Во время работы изоляция проводов внутри может незначительно повредиться от вибрации, нагрева или времени. Возникает ток утечки. Электричество начинает скапливаться на корпусе.
Ситуация сравнима с водопроводной трубой, которая дала микротрещину внутри закрытого металлического короба. Вода постепенно заполняет пространство. Электричество делает то же самое. Оно ищет выход. Если человек дотронется до такого прибора, он станет трубой для сброса этого напряжения в пол. Удар неизбежен.
Как работает защитный проводник
Защитный контур – это специальная система отвода опасного потенциала. Правильно спроектированная линия имеет третий контакт (PE-кабель). Он соединяет металлический корпус прибора с металлическими штырями, вбитыми глубоко в грунт рядом со строением.
Грунт обладает огромной способностью поглощать электрический заряд. Возвращаясь к водной аналогии, желто-зеленый провод работает как широкая аварийная сливная труба. Как только напряжение попадает на корпус, оно мгновенно, со скоростью света, уходит в землю. Человек, касаясь машинки, ничего не почувствует. Ток выбирает путь наименьшего сопротивления. Сопротивление медного кабеля ничтожно мало по сравнению с человеческим телом.

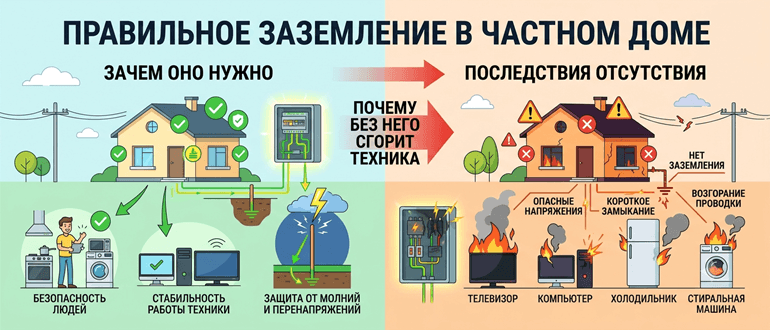

Зачем заземление нужно бытовой технике и семейному бюджету
Безопасность людей стоит на первом месте. Однако финансовая сторона вопроса волнует пользователей не меньше. Современная электроника наполнена микропроцессорами, чувствительными датчиками и сложными блоками питания. Они требуют идеальных условий питания.
Стиральные машины и водонагреватели
Это зона повышенного риска. Вода и электричество соседствуют в ограниченном пространстве. Трубчатый электронагреватель (ТЭН) постоянно находится в воде. Со временем его внешняя оболочка микроскопически разрушается из-за накипи и перепадов температур. Влага проникает внутрь к спирали.
Без отвода потенциала вода в барабане или баке бойлера становится проводником. Пользователь чувствует пощипывание, моя руки под краном или доставая влажное белье. Это первый признак надвигающейся беды. Постоянное наличие потенциала на корпусе ускоряет коррозию металлических деталей бака в разы. Подшипники ржавеют быстрее, электроника дает сбои, программа стирки зависает без видимых причин.
Холодильники и микроволновые печи
Компрессор холодильника потребляет значительную мощность при старте. Микроволновая печь использует магнетрон, генерирующий высокочастотное излучение. Оба прибора имеют массивные металлические корпуса. Накопление статического электричества здесь – обычное дело.
Статика медленно разрушает микросхемы платы управления. Однажды холодильник просто не включится. Мастер диагностирует выход из строя главного модуля. Замена платы часто обходится в треть стоимости нового устройства. Наличие правильной проводки полностью исключает накопление статики.
Компьютеры, роутеры и чувствительная электроника
Системные блоки ПК имеют металлический шасси. Блок питания компьютера устроен специфически. В нем установлены входные фильтры, состоящие из конденсаторов. Они физически соединены с корпусом. Если розетка не имеет третьего контакта, на корпусе ПК постоянно присутствует напряжение около 110 вольт. Оно маломощное, не убьет, но чувствительно бьет по рукам.
Хуже другое. Это напряжение передается по всем интерфейсным кабелям: HDMI, USB, LAN. Подключение телевизора к работающему компьютеру без заземления часто заканчивается сгоревшим портом HDMI на материнской плате. Роутеры зависают, теряют сеть, а жесткие диски покрываются битыми секторами из-за постоянных электрических помех.
Совет эксперта:
Часто замечаю, как люди покупают дорогие сетевые фильтры за несколько тысяч рублей, надеясь защитить телевизор или компьютер. Они втыкают этот фильтр в старую советскую розетку с двумя отверстиями. Сетевой фильтр без заземляющего контакта превращается в обычный удлинитель. Вся его внутренняя защита (варисторы) работает только при наличии связи с землей, куда нужно сбрасывать высоковольтные импульсы. Это пустая трата денег.
Безопасность человека: почему УЗО не панацея
Многие владельцы недвижимости устанавливают в щитках УЗО (устройство защитного отключения) или дифавтоматы. Это отличные приборы. Они контролируют баланс тока. Сколько ушло по фазе, столько должно вернуться по нулю. Если часть тока “сбежала” на корпус или через человека, баланс нарушается, прибор мгновенно отключает питание.
Звучит надежно. Но здесь кроется смертельно опасная ловушка.
Рассмотрим систему без PE-кабеля. УЗО установлено. Внутри бойлера фаза легла на корпус. Прибор под напряжением. УЗО не сработает! Почему? Потому что току некуда утекать. Корпус изолирован от пола (висит на пластиковых трубах, стоит на резиновом коврике). Ток ждет.
Человек касается корпуса. Ток устремляется через тело в пол. Только в этот момент УЗО замечает утечку и отключает линию. Человек получает удар. Да, короткий. Да, УЗО спасет от фатального исхода. Однако этот удар может вызвать потерю сознания, падение на скользком кафеле, остановку кардиостимулятора.
Теперь рассмотрим систему с правильным контуром. Фаза легла на корпус. Ток моментально уходит по желто-зеленому проводу в землю. УЗО видит утечку и отключает линию еще до того, как человек зашел в ванную комнату. Прибор выбит, проблема локализована, никто не пострадал. Это работает именно так.
Как проверить наличие контура в доме
Провести базовую диагностику можно самостоятельно. Это не требует профессиональных инструментов, хотя точный ответ даст только специалист с мультиметром.
Визуальный осмотр розеток и электрического щитка
Первый шаг – осмотр точек подключения. Правильная розетка европейского стандарта имеет по бокам металлические скобы (усики). Именно они первыми касаются вилки прибора, подавая защиту до подключения фазы.
Далее нужно заглянуть во внутридомовой щиток. Снимать пластрон (защитную панель) нельзя, достаточно посмотреть на входящие кабели. Наличие желто-зеленых проводов, собранных на отдельной металлической шине (колодке), говорит о присутствии защитной линии.
| Элемент сети | Признаки нормы | Повод для беспокойства |
|---|---|---|
| Розетки | Глубокие колодцы с металлическими усиками по бокам | Плоские розетки с двумя отверстиями (старый стандарт) |
| Кабель | Трехжильный плоский или круглый (фаза, ноль, земля) | Двухжильный алюминиевый кабель (часто белый или черный) |
| Техника | Корпус не бьется током, нет искрения при подключении USB | Легкое пощипывание мокрыми руками, треск статики |
Опасность старых домов и обманчивых розеток
Часто люди делают косметический ремонт, меняют старые розетки на новые, красивые, с боковыми усиками. Подключают к ним старую двухжильную проводку. Визуально комната выглядит современно. Покупатель квартиры или арендатор вставляет вилку с заземляющим контактом, будучи уверенным в безопасности.
Это фикция. Металлические усики висят в воздухе. Защиты нет. Поэтому визуального осмотра розетки недостаточно. Нужно убедиться, что к усикам подключен третий кабель, который реально уходит в щит и далее в контур.
Три способа подключения, которые нельзя делать (опасно для жизни)
Отсутствие правильного контура часто толкает домашних мастеров на поиски альтернативных путей. Интернет полон вредных советов. Применение таких методов грозит пожаром и уголовной ответственностью.
Крепление к трубам отопления или водопровода
Классическая ошибка. Человек берет кусок провода, прикручивает один конец к корпусу стиральной машины, а второй зажимает хомутом на стояке центрального отопления или водопроводной металлической трубе. Логика проста: трубы уходят под землю, значит, ток уйдет туда же.
Это фатальная ошибка. Соседи снизу могли сделать ремонт и поменять часть стояка на пластиковые трубы. Пластик ток не проводит. В случае пробоя напряжение пойдет по трубам к соседям сверху. Человек, решивший принять душ этажом выше, получит смертельный разряд. Металлические конструкции здания не предназначены для отвода потенциала.
Зануление (соединение нуля и земли в розетке)
Второй популярный “лайфхак”. В розетке устанавливают перемычку между нулевым контактом и заземляющими усиками. Технически прибор перестает бить током. Защита срабатывает путем искусственного короткого замыкания, выбивая автомат.
Опасность заключается в вероятности “отгорания нуля”. На подстанции или в подъездном щитке может пропасть контакт нулевого провода (из-за перегрузки или старой скрутки). В этот момент фазное напряжение через включенные приборы устремится на нулевой проводник. Из-за перемычки в розетке это напряжение мгновенно окажется на корпусах всей техники в доме. Холодильник, плита, посудомойка станут источниками смерти.
Ремарка из практики:
Год назад выезжал на диагностику сгоревшей варочной панели. Оказалось, хозяин сделал зануление. В поселке прошел ураган, дерево оборвало ноль на линии. По фазе пошло 380 вольт. Вся техника, чьи корпуса были соединены с нулем в розетках, выгорела дотла. Ремонт обошелся в сотни тысяч. Самостоятельные эксперименты с проводкой всегда заканчиваются плохо.
Заземление через арматуру в грунте без замеров
Владельцы дач иногда вбивают в землю одиночный стальной прут, прикручивают к нему провод и ведут в дом. Грунт бывает разным. Сухой песок или камни плохо проводят ток. Сопротивление такого штыря огромно. При аварии ток не пойдет в землю, он останется на корпусе. Настоящий контур собирается из нескольких электродов, сваривается металлической полосой, после чего обязательно измеряется специальным прибором (мегаомметром). Сопротивление не должно превышать нормативов (обычно 4 Ом).
Часто задаваемые вопросы (Q&A)
Можно ли эксплуатировать бойлер без третьего провода?
Категорически не рекомендуется. ТЭН находится в воде, которая контактирует с человеком. Если контура нет, обязательно устанавливайте УЗО с током утечки не более 10 мА, но помните, что это компромисс, не заменяющий полноценный отвод потенциала.
Статическое электричество бьет от корпуса компьютера. Это опасно?
Для жизни человека статика неопасна, разряд имеет ничтожную силу тока. Но для микрочипов на материнской плате статический пробой часто становится фатальным. Наличие защитного проводника полностью решает эту проблему.
У меня старый дом, проводка двухжильная. Что делать?
Необходимо планировать реконструкцию проводки. Как временное решение – установка дифференциальных автоматов в щиток. Ни в коем случае не делайте зануление и не тяните провода к батареям. Для защиты ценной электроники придется провести отдельную трехжильную линию от щитка.
Поддержание бытовой техники в исправном состоянии требует комплексного подхода. Безопасность электрической сети – фундамент долговечной работы приборов. Игнорирование этого правила приводит к серьезным поломкам и угрозе здоровью. Если ваша техника вышла из строя из-за проблем с сетью, доверьте восстановление профессионалам. Эксперты RemontGis проведут точную диагностику плат управления, заменят выгоревшие элементы и дадут рекомендации по безопасной эксплуатации восстановленного оборудования.
