Проводник большого сечения труднее уложить, подготовить и надёжно зажать, чем обычную жилу цепей управления. Ошибка в таком соединении опасна тем, что высокая рабочая нагрузка быстро превращает небольшое переходное сопротивление в заметный локальный нагрев.
В каких узлах электрощита требуется подключение проводников большого сечения

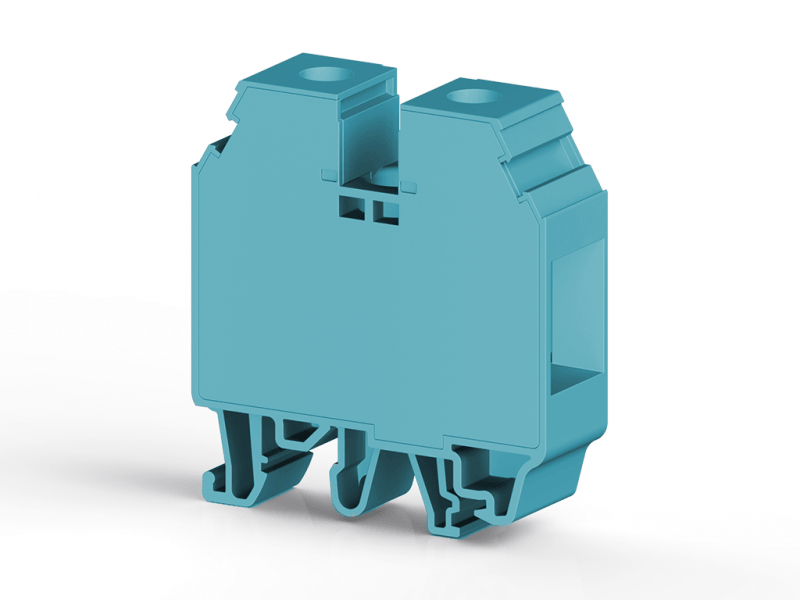

Клемма AVK35 относится к решениям для проводников крупного сечения и применяется там, где на DIN-рейке требуется организовать проходное соединение силовой цепи. Подобные узлы встречаются на вводах шкафов, в распределении питания между секциями, при подключении мощных нагрузок и в промышленной автоматике.
Важен не сам размер клеммы, а соответствие её электрических и механических параметров конкретному проводнику и расчётному току.
Большое сечение появляется не только из-за высокой мощности. Его выбирают также по допустимому падению напряжения, длине линии, условиям прокладки и требованиям к термической стойкости при коротком замыкании. Поэтому попытка уменьшить клеммный узел ради экономии места может нарушить уже выполненный расчёт кабельной линии. В шкафу такие соединения чаще всего нужны:
- на вводных и распределительных цепях;
- перед силовыми аппаратами и сборками;
- на отходящих линиях к мощному оборудованию;
- при переходе от внешнего кабеля к внутренней разводке шкафа.
Как соотносятся сечение жилы, допустимый ток и параметры клеммного соединения
Число в обозначении клеммы нельзя воспринимать как единственный критерий выбора. Производитель отдельно задаёт номинальное сечение, допустимые диапазоны для жёстких и гибких проводников, номинальный ток, напряжение и условия применения. Например, для серии AVK крупного сечения диапазон подключаемых жил может быть шире номинального значения, но это не означает, что любое сочетание допустимо без проверки документации.
Рабочий ток цепи должен укладываться не только в возможности проводника, но и в параметры клеммного соединения. В реальной сборке учитывается самый слабый элемент: кабель, клемма, аппарат, наконечник или перемычка. Если один компонент рассчитан на меньший ток либо другое сечение, общая допустимая нагрузка по нему и ограничивается.
Как подготовить жёсткие и гибкие проводники, включая выбор наконечника и длины зачистки
Жёсткая однопроволочная жила обычно требует аккуратной зачистки на длину, указанную изготовителем клеммы. Повреждение металла ножом уменьшает эффективное сечение, а слишком длинный оголённый участок оставляет токоведущую часть за пределами изоляционного корпуса. Короткая зачистка, напротив, может привести к попаданию изоляции под прижимной элемент.
Гибкий многопроволочный проводник нельзя готовить скручиванием жил «для удобства». Отдельные проволоки могут сдвигаться, обрываться или не попадать под прижим, из-за чего фактическая площадь контакта становится меньше расчётной. Если для выбранной клеммы и типа жилы предусмотрен втулочный наконечник, он подбирается по сечению и опрессовывается подходящей матрицей. Последовательность подготовки включает:
- проверку типа и фактического сечения проводника;
- зачистку без надрезов токопроводящих жил;
- выбор наконечника по документации и сечению;
- опрессовку без пайки конца многопроволочной жилы;
- контроль длины оголённой части перед вводом в зажим.
Как разместить крупные проходные клеммы на DIN-рейке с учётом радиуса изгиба и механической нагрузки на провод
Крупная клемма занимает на рейке больше места, но ширина корпуса — лишь часть компоновочной задачи. Толстый кабель имеет ограниченный радиус изгиба, поэтому ему нужен свободный подход к зажиму без резкого перелома возле корпуса. Если кабель приходится насильно подтягивать к клемме, постоянное усилие передаётся непосредственно на контактный узел.
Поэтому расстояние до кабель-каналов, аппаратов и стенок выбирают с учётом реальной трассы жил. Для внешнего кабеля предусматривают отдельную фиксацию оболочки или проводников. Клемма должна выполнять электрическую функцию, а не служить креплением тяжёлого кабеля.
Почему нормативный момент затяжки определяет стабильность винтового контакта
Винтовое соединение работает в заданном диапазоне усилия. Недотянутый винт не создаёт достаточного контактного давления, и переходное сопротивление возрастает. Чрезмерная затяжка тоже опасна: она может повредить токоведущую часть, резьбу, наконечник или деформировать жилу сильнее, чем предусмотрено конструкцией.
Для крупных клемм значение момента обычно выше, чем для малых проходных моделей, поэтому одинаковое «усилие руки» не подходит для всего ряда. В технической документации серии указывается рекомендуемый диапазон затяжки, и при ответственных силовых соединениях разумно применять динамометрический инструмент. Это особенно важно, когда монтаж выполняют разные специалисты и требуется воспроизводимый результат. При затяжке контролируются сразу несколько факторов:
- проводник введён на требуемую глубину;
- под зажимом нет изоляции;
- все проволоки гибкой жилы собраны наконечником либо помещены в зажим допустимым способом;
- винт затянут с установленным моментом;
- после затяжки проводник не испытывает натяжения в сторону.
Какие проверки после монтажа помогают выявить нагрев, ослабление или повышенное переходное сопротивление
Первичная проверка выполняется до подачи напряжения: соединение осматривается, проводник контролируется лёгким механическим усилием, а затяжка — по принятой технологии монтажа. Затем силовую цепь запускают в штатном режиме. Проверка под реальной нагрузкой важна, потому что дефектный контакт может выглядеть нормально в обесточенном состоянии.
Повышенное падение напряжения на соединении, изменение цвета изоляции, запах перегретого пластика или следы потемнения требуют внимания. Простое подтягивание горячего соединения не считается полноценным ремонтом. Сначала цепь обесточивается, затем оцениваются состояние жилы, наконечника и клеммы.
