DIMM и SODIMM – чем отличается оперативная память

В одной из моих прошлых статей я писал об оперативной памяти у меня спросили, чем отличатся модуль DIMM от SODIMM. Попутно поговорим и о других вариациях.

Первым делом необходимо понять, где вы будете использовать оперативную память – в компьютере, ноутбуке или нетбуке. Поэтому нужно определиться не только с характеристиками ОЗУ, но и областью применения.

DIMM и SODIMM – в чем разница оперативной памяти

Все довольно проще, чем кажется – модули DIMM предназначены для настольных персональных компьютеров и похожих систем, а SODIMM для ноутбуков, нетбуков и прочих устройств, иногда даже планшетов. Выглядят они почти одинаково, то есть обычная плата, отличие лишь в размере. Вот здесь смотрим, как выбрать оперативную память.

Таким образом выглядят модули SODIMM и DIMM:

DIMM и SODIMM - в чем разница оперативной памяти



Это интересно: Оптимальный объем оперативной памяти

Если быть точным, то первые по размеру составляют 67,6 мм, а вторые 133,35 мм. Также на любом из типов есть специальные ключи, которые предотвращают подключение не той стороной или в не тот интерфейс.

У типа оперативной памяти DIMM количество контактов больше – 240 пин DDR3, а у SODIMM 204. У DDR4 DIMM – 288 пин, а у SODIMM – 260 пин. Другие характеристики могут быть похожи, например, объем памяти, частота и прочее.

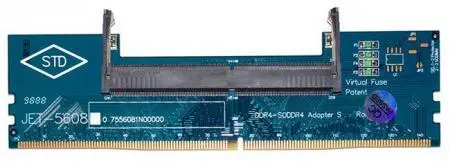

Так же вы можете использовать оперативное запоминающее устройство типа SO-DIMM в настольных ПК, но для этого понадобится специальный переходник, который легко заказать в интернете.

Переходник с DIMM на SO-DIMM

Это интересно: Как узнать какая оперативка стоит на компьютере

Ранее в этих модулях было отличие в напряжении питания, то есть для полноразмерных модулей подавалось порядка 1,5 В, а в компактные 1,35 В. Сейчас такой разницы нет.

DIMM

SODIMM

Необходимы для установки на настольные компьютеры и прочие полноразмерные системы Предназначены для компактных устройств (ноутбуки, нетбуки и др.)
Размеры: 133,35 мм Размеры: 67,6 мм
Контактов – 240 для DDR3 и 288 для DDR4 Контактов: 204 для DDR3 и 260 для DDR4

Другие типы оперативной памяти компьютера

Модули SIPP

blank
Данный тип состоит из обычной печатной платы. На данный момент является большой редкостью. Контакты расположены в одном ряду. Присутствует несколько чипов памяти. Всего контактов 30.

Эти модули устанавливались на старые системы, а потом были заменены на модули SIMM, которые друг с другом были совместимы, хотя SIMM в установке оказались проще.

Минус SIPP в том, что при установке они без проблем могли сломаться. Они были очень хрупкими, поэтому переход на SIMM был вынужденной мерой.

Это интересно: Как увеличить оперативную память на ноутбуке

Модули SIMMblank

Немного похожие на SIPP. Применялись в компьютерных системах 90-х годов. Имели некоторые модификации. Существовали 30-ти и 72-х контактные модули памяти. Эти же 72-х контактные платы были двух разновидностей – FPM (Fast Page Mode) – использовался до 1995 года и EDO (Extended Data Out) – являющийся более современным и быстрым типом.

Модули RIMM (RDRAM)

Появление таких плашек памяти пришлось на 1996 год. Разработана память компанией Rambus в сотрудничестве с Intel еще в 1996 году. Пропускная способность устройства достигала 1 Гб/с, а затем 4 Гб/с.

Применялась ОЗУ в устройствах PlayStation 2 и Nintendo 64.

В целом существует очень много типов динамической памяти с произвольным доступом:

  1. Асинхронная;
  2. Синхронная;
  3. Графическая;
  4. Модули памяти (SIPP, SIMM, DIMM, SO-DIMM, UniDIMM RIMM).
