Как правильно выбрать подшипник – виды, размеры, маркировка и правила замены

Подшипник — одна из тех деталей, которые редко замечают, пока они работают исправно. Стоит ему выйти из строя, и встаёт станок, скрипит колесо тележки или начинает гудеть электродвигатель. Разобраться в типах подшипников и правильно подобрать деталь под конкретную задачу несложно, если понимать несколько базовых принципов. Большой выбор подшипников разных видов, размеров и производителей можно найти в каталоге https://www.vseinstrumenti.ru/category/podshipniki-169337 — там же удобно фильтровать товары по диаметрам и техническим параметрам.

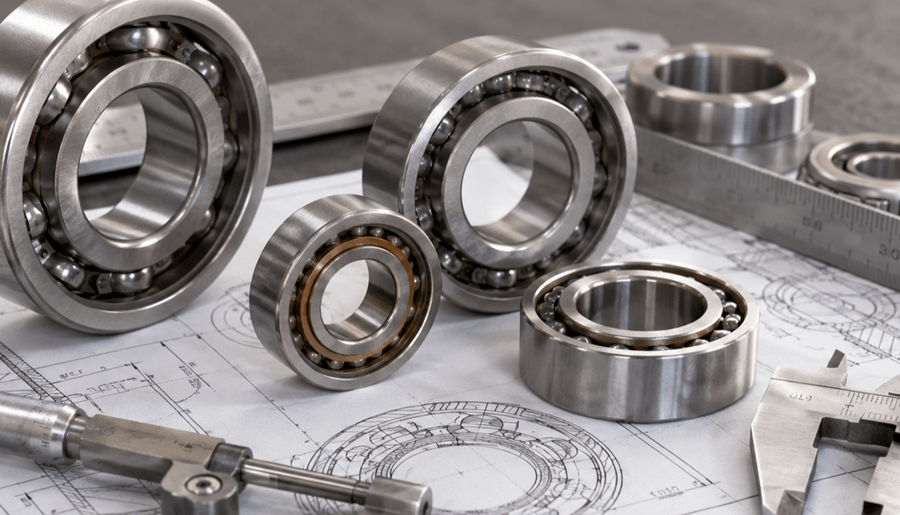

Что такое подшипник и для чего он нужен

Подшипник — это узел, который снижает трение между вращающимися и неподвижными частями механизма и одновременно воспринимает нагрузку от вала. Без него любой вращающийся элемент — от колеса самоката до ротора двигателя — быстро изнашивался бы из-за прямого контакта металла с металлом.

Основные задачи подшипника:

• удерживать вал в заданном положении;
• обеспечивать плавное и лёгкое вращение;
• воспринимать радиальные, осевые или комбинированные нагрузки;
• снижать износ сопрягаемых деталей и потери энергии на трение.

Основные виды подшипников

Ассортимент подшипников делится на несколько крупных групп по конструкции тел качения и характеру нагрузки, которую они выдерживают.

• Шариковые радиальные — самый распространённый тип. Тела качения — шарики, расположены в один или два ряда. Подходят для средних нагрузок и высоких скоростей вращения: используются в электроинструменте, бытовой технике, вентиляторах.
• Роликовые — вместо шариков используются цилиндрические ролики, за счёт чего площадь контакта больше и подшипник выдерживает более высокую радиальную нагрузку. Применяются в редукторах, конвейерах, станках.
• Игольчатые — разновидность роликовых с тонкими и длинными телами качения. Компактны по высоте, поэтому востребованы там, где мало места: в коробках передач, шарнирных механизмах.
• Упорные — воспринимают только осевую (продольную) нагрузку, устанавливаются, например, в опорах вертикальных валов, домкратах, насосах.
• Радиально-упорные — комбинированный тип, одновременно выдерживает и радиальную, и осевую нагрузку. Часто ставится парами, характерен для автомобильных ступиц и шпинделей станков.
• Радиально-сферические (самоустанавливающиеся) — компенсируют небольшие перекосы вала и корпуса, полезны там, где сложно добиться идеальной соосности.
• Подшипники скольжения (втулки) — не имеют тел качения, вал скользит по внутренней поверхности втулки. Просты, недороги, хорошо гасят вибрацию, но требуют смазки и уступают в скорости вращения.
• Линейные подшипники — обеспечивают не вращательное, а поступательное движение по валу или направляющей; используются в системах линейного перемещения, 3D-принтерах, ЧПУ-станках.
• Подшипниковые узлы (корпусные) — готовый модуль из подшипника и корпуса с крепёжными отверстиями. Удобны, когда нужно быстро смонтировать опору вала без отдельного расчёта посадки.

Ключевые технические характеристики

Прежде чем выбирать конкретную модель, стоит разобраться, на какие параметры обращать внимание.

• Внутренний диаметр (d) — должен точно соответствовать диаметру вала.
• Наружный диаметр (D) — определяет, в какое посадочное отверстие корпуса встанет подшипник.
• Ширина (B) — габарит по оси вращения, важен при ограниченном пространстве в узле.
• Динамическая грузоподъёмность — нагрузка, которую подшипник выдерживает при вращении в течение расчётного ресурса.
• Статическая грузоподъёмность — предельная нагрузка в неподвижном или медленно вращающемся состоянии.
• Предельная частота вращения — максимальные обороты в минуту, при которых сохраняется рабочий ресурс.
• Тип уплотнения — открытый, с одной металлической защитной шайбой (Z), с двумя (ZZ), с резиновым уплотнением с одной (RS) или двух сторон (2RS). Закрытые варианты защищают от пыли и влаги, но немного увеличивают трение.
• Материал тел качения и колец — как правило, подшипниковая сталь; для агрессивных сред или пищевого производства применяют нержавеющую сталь или керамику.

Как правильно подобрать подшипник: пошаговый алгоритм

1. Определите посадочные размеры. Проще всего снять маркировку со старого подшипника или измерить вал штангенциркулем — понадобятся внутренний диаметр, наружный диаметр и ширина.
2. Оцените характер нагрузки. Радиальная нагрузка (перпендикулярно валу), осевая (вдоль оси) или их сочетание определяют, нужен ли шариковый, роликовый или радиально-упорный подшипник.
3. Учтите скорость вращения и температуру узла. Для высоких оборотов важна не только конструкция, но и класс точности и качество смазки.
4. Подумайте об условиях эксплуатации. Пыль, влага, химически агрессивная среда — повод выбрать закрытый подшипник (2RS, ZZ) или модель из нержавеющей стали.
5. Сопоставьте бюджет и требуемый ресурс. Для бытовых задач с невысокой нагрузкой достаточно бюджетных вариантов, для промышленного оборудования с непрерывной работой оправданы более дорогие бренды с увеличенным ресурсом.

Как расшифровать маркировку подшипника

Цифробуквенный код на торце подшипника содержит всю нужную информацию о его геометрии. Разберём на примере обозначения 6204-2RS:

• первая цифра (6) — серия и тип подшипника, в данном случае шариковый радиальный однорядный;
• вторая цифра (2) — серия по ширине и наружному диаметру (лёгкая серия);
• последние две цифры (04) — код внутреннего диаметра: значение умножается на 5, то есть 04 × 5 = 20 мм;
• буквенный суффикс (2RS) — тип уплотнения, в данном случае резиновое с обеих сторон.

Зная этот принцип, легко подобрать аналог другого производителя с теми же размерами, даже если бренд отличается.

Какой подшипник выбрать под конкретную задачу

Популярные производители

На рынке представлены как международные бренды с длинной историей, так и российские и азиатские производители с более доступной ценой:

• SKF, FAG, INA, Timken, NSK, NTN — премиальные европейские и японские бренды с высокой точностью изготовления и большим ресурсом;
• ZKL, ZWZ — соотношение цены и качества, часто выбираются для промышленного оборудования;
• ИНОТЭК, ТПЗ, РВЗ, Rusbelt — российские и локализованные бренды, востребованы для бытовых и не самых нагруженных промышленных задач.

Выбор производителя стоит соотносить с критичностью узла: для ответственных промышленных механизмов лучше не экономить, а для бытовой техники или разовых ремонтов вполне достаточно проверенного бюджетного варианта.

Советы по эксплуатации и хранению

• Устанавливайте подшипник с помощью оправки или пресса — удары молотком по кольцу способны деформировать дорожку качения.
• Не превышайте рекомендованную производителем частоту вращения и температуру.
• Периодически проверяйте и обновляйте смазку в подшипниках открытого типа, если конструкция это предполагает.
• Храните запасные подшипники в заводской упаковке, в сухом помещении, вдали от прямых источников тепла и вибрации — это защищает от коррозии и потери консистентности смазки.
• При замене всегда меряйте старую деталь по трём параметрам (d, D, B) — визуальное сходство не гарантирует точное совпадение размеров.

Итог

Правильный подбор подшипника — это, по сути, ответ на три вопроса: какие у него должны быть размеры, какую нагрузку он должен выдерживать и в каких условиях будет работать. Если ориентироваться на маркировку, тип уплотнения и характеристики грузоподъёмности, найти подходящую деталь для любой задачи — от бытового вентилятора до промышленного конвейера — можно без лишних сложностей.
